18 juin 2025 : La résonance d’un circuit Bobine-Condensateur; résonance LC, est un pilier de certaines branches de recherche en énergie libre, et il existe un moyen très simple de commencer et ensuite d’aller jusqu’à un système plus performant, il s’agit simplement de reprendre les travaux de Lasersaber, un père de famille américain qui a partagé beaucoup de vidéos bien expliquées sur ses expériences et découvertes surprenantes.
Je vais donc travailler à réunir ici des infos qui permette à tout un chacun de découvrir et de reproduire ce qu’il a fait. Il partage des mises à jour sur son compte Patreon https://www.patreon.com/c/lasersaber/posts, il a fermé son site internet. Sa chaîne YouTube est ici https://www.youtube.com/@lasersaber
J’ai déjà présenté plusieurs de ses prototypes dans mes livres, et il est certainement un des meilleurs « Makers » amateurs que je connaisse, comme le montre son moteur à Corona qui fonctionne à la haute tension :
Voici comment il se présente :
« Bonjour à tous mes collègues créateurs, expérimentateurs et chercheurs.
Tout a commencé lorsque j’ai décidé de commencer à consigner par vidéo mes recherches expérimentales sur les énergies alternatives. J’ai toujours pensé que la clé pour améliorer les choses est de partager librement nos idées et nos découvertes. La communauté d’expérimentateurs en ligne avec laquelle j’ai le privilège de partager mon parcours a été une véritable source d’inspiration pour moi. Je tiens à vous remercier tous pour votre soutien et vos contributions. – Continuons tous à expérimenter ! –
Cheyenne (LaserSaber) »
Mi juin 2025 il vient de poster un nouveau diagramme de son SJR Looper, un circuit de résonateur, ainsi que le lien vers une ancienne vidéo où il décrivait un de ses premiers petits transformateurs faits maison qui donnait de bons résultats. Vous allez voir qu’avec 3 bouts de fil de cuivre on arrive à des effets de résonance qui permettent à des LEDs de rester allumées bien plus longtemps qu’avec un circuit traditionnel. Cela prouve bien qu’on peut « recycler » une partie de l’électricité, ou la faire fonctionner plus longtemps.
Bien sûr après plus de 10 ans d’expériences, son prototype de 2024 est beaucoup plus spectaculaire, et doit nous poussez à nous poser sérieusement des questions :
Modèle 2024 https://youtu.be/rSbA3A-gL1U?si=hvTj5yGow9IpgaDO
C’est tombé juste le jour où je partais en vacances, et sans aucun outil je n’ai pas pu m’y remettre. En attendant mon retour à mon atelier je vais faire le travail de recherche et de compilation que je vais publier ici même, qui me permettra de gagner du temps, et vous aidera aussi si vous êtes intéressés.

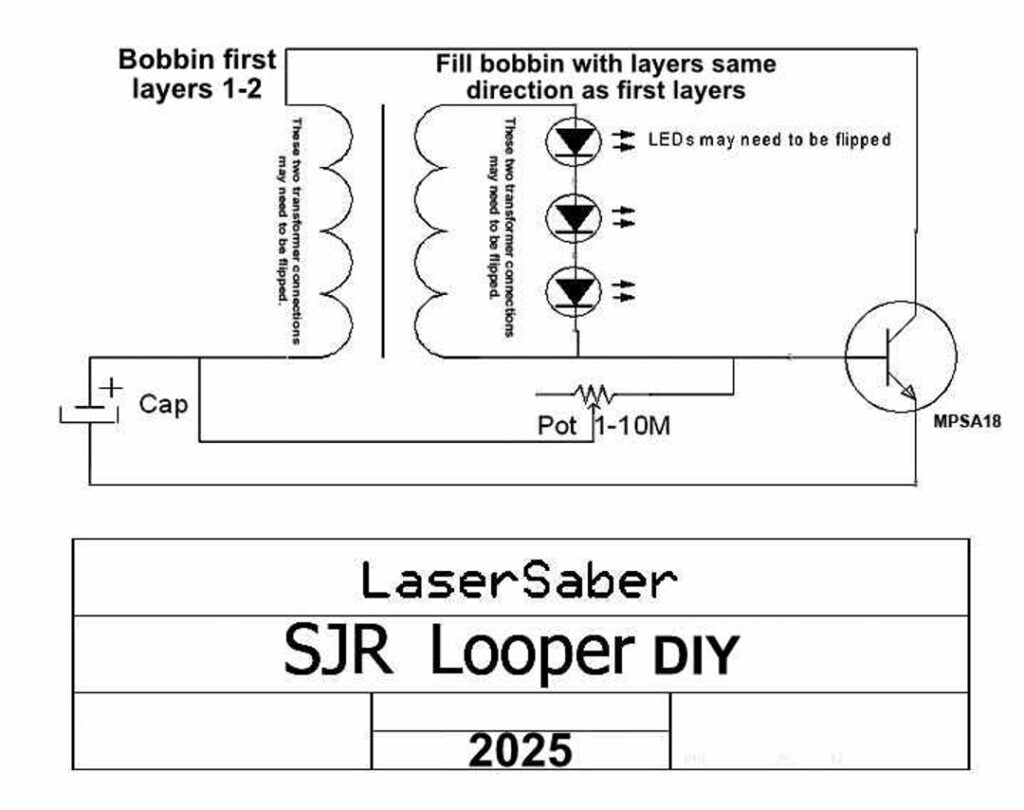

Simple SJR L circuit with coil winding details
Traduction des instructions qu’il donne sous ce nouveau circuit :
« Voici un circuit DIY pour débuter avec le Looper SJR. Regardez cette vidéo de 5 minutes et 28 secondes sur le bobinage de la bobine : https://youtu.be/l5oh4y83mZU?si=qkH7oVWSoM2Ypjcv&t=328

Liste des pièces :

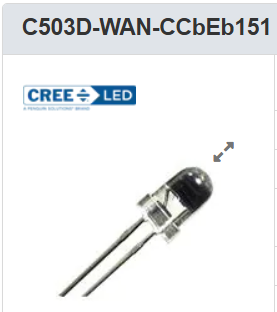

LED (achetez-en 12, vous en grillerez certaines) : https://www.mouser.fr/ProductDetail/941-C503DWANCCBEB151

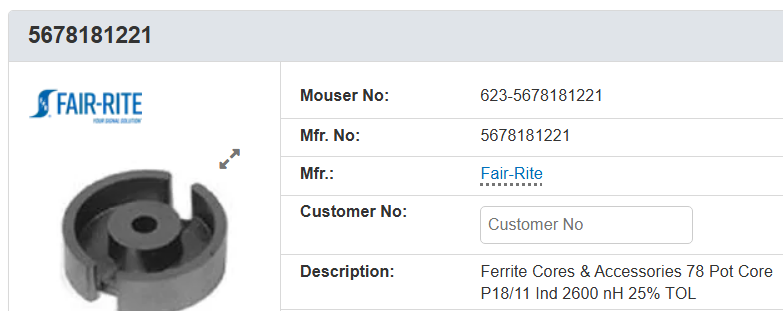

Noyau de ferrite : https://www.mouser.fr/ProductDetail/623-5678181221

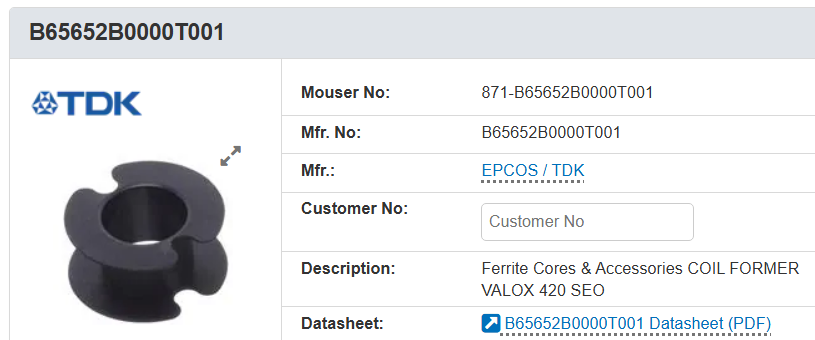

Machine à bobiner : https://www.mouser.fr/ProductDetail/871-B65652B0000T001

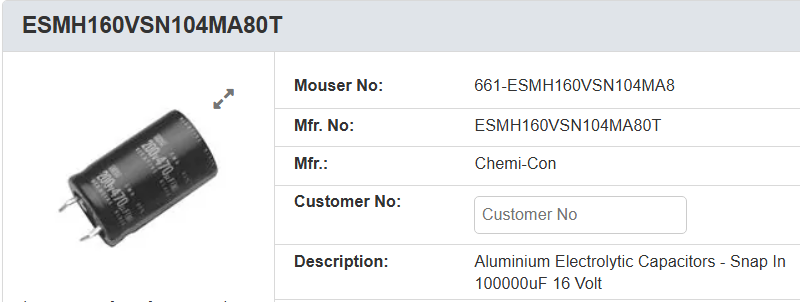

Condensateur électrolytique : https://www.mouser.fr/ProductDetail/661-ESMH160VSN104MA8

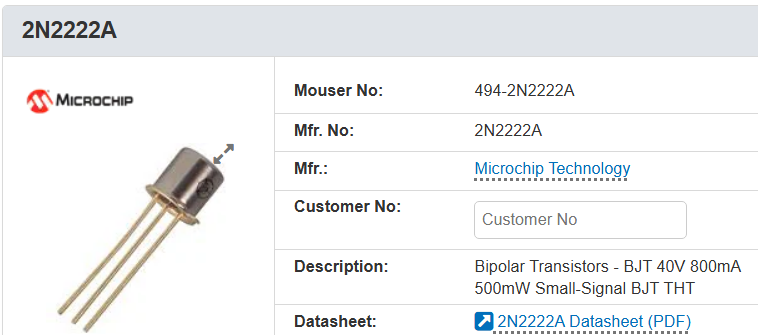

Transistor NPN (achetez 10 pièces, vous en grillerez quelques-uns) : https://www.mouser.com/ProductDetail/Microchip-Technology/2N2222A?qs=sGAEpiMZZMvplms98TlKY5fTYXNqayk640k201BF9H5HRgD%252B8ZDvKQ%3D%3D

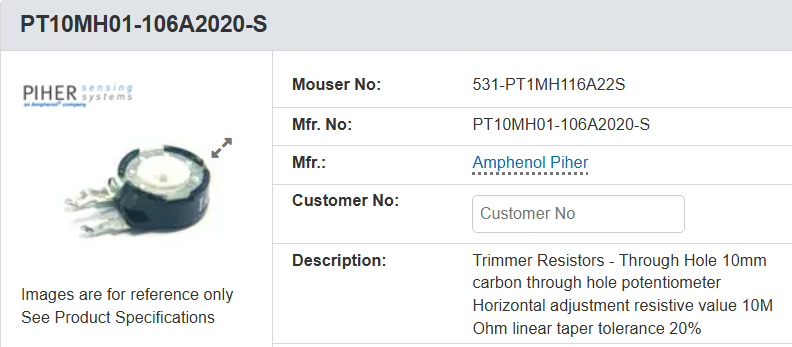

Résistance ajustable (achetez-en 10, vous en grillerez quelques-unes) : https://www.mouser.fr/

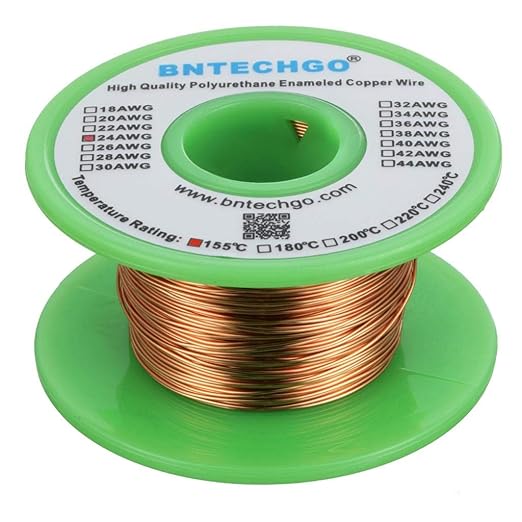

Fil 24 AWG : https://amzn.to/4l1YwlH«

Le Joule Ringer de LaserSaber sur Energetic Forum
En décembre 2010, bien avant le SJR Looper présenté plus haut, LaserSaber ouvre un fil pour montrer une expérience très simple. Il débranche la batterie et la lampe fluocompacte reste allumée un moment. Le condensateur électrolytique, chargé au départ, prend le relais. Le fil permet ensuite de suivre ses changements de bobinage, les essais des autres membres et les discussions sur la manière de comparer les résultats. Lire le premier message, 29 décembre 2010.
Janvier 2011 · Le premier schéma et les essais sur condensateur
Dans le message nº 32, LaserSaber publie une mise à jour en vidéo avec le schéma. Les réponses qui suivent montrent où les premiers réplicateurs hésitent, notamment sur le sens des diodes et sur l’amorçage de l’oscillation. Le lendemain, il annonce environ 5 mA sur batterie pour le petit montage de sa vidéo. Sur un montage d’essai, il rapporte qu’une fluocompacte commence à luire faiblement avec un courant inférieur à 1 mA. Ces valeurs décrivent deux observations, avec des conditions d’éclairage différentes. Message nº 32 et discussion du schéma Message nº 70 et relevés de courant.
Le 10 janvier, il revient avec une démonstration comprenant cinq fluocompactes et 80 LED. Les échanges qui suivent soulèvent une question que l’image seule ne règle pas. Combien d’énergie a fourni le condensateur entre le début et la fin de l’essai, et à quel niveau d’éclairement ? Message nº 181 et réponses.

Novembre 2011 et avril 2012 · Du tore au noyau en E
LaserSaber compare une version à noyau torique à une version à noyau de ferrite en E, qu’il juge plus facile à bobiner. En novembre 2011, sa version en E éclaire encore moins fort que son montage torique. Il cherche alors un autre compromis entre nombre de spires et diamètre du fil. Dans le même échange, il suggère une résistance réglable pour l’accord et signale que certaines diodes testées finissent par griller. Échanges sur la ferrite en E, dont le message nº 508.
Le 27 avril 2012, LaserSaber présente le Super Joule Ringer 2.0 sur Energetic Forum. Son message conserve la photo du banc avec la rangée de lampes allumées. Son ancien site Laser Hacker conserve une autre pièce du dossier dans la Wayback Machine, le dessin électrique signé du 26 avril 2012. Lire le message nº 1105.

Les deux enroulements sont indiqués à environ 20 et 200 spires. Le premier est relié à la pile et au collecteur du transistor. Le second relie la lampe à la base du transistor. Dans le fil, xee2 relève dès le lendemain que la vidéo montre un bobinage à trois enroulements, alors que le dessin n’en représente que deux. Cette différence compte pour identifier la version que l’on compare ou que l’on cherche à reproduire.
Quelques jours plus tard, conradelektro décrit son adaptation à air. Sa bobine mesure 255 mm de diamètre. Il annonce deux spires côté collecteur, 200 côté base et une oscillation proche de 300 kHz sur son exemplaire. Il constate aussi un échauffement du transistor. Ces chiffres sont ceux de sa propre variante. Message nº 1157 de conradelektro.
Sur CircuitLab, MikeTheSpike a dessiné une autre variante, le Joule Ringer CrossOver, d’après LaserSaber. Il a remplacé la lampe de sortie par une LED dans sa simulation et indique que les caractéristiques du transformateur lui manquaient. Le dessin permet de suivre les connexions et de comparer cette version aux échanges sur le forum.

Comparer les essais d’éclairage
En novembre 2012, LaserSaber explique qu’il compare son montage à un onduleur à partir d’essais d’éclairement et de mesures côté alimentation. Pour comparer deux versions, le plus parlant est de garder la même lampe, la même distance de mesure et le même éclairement, puis de comparer la puissance électrique absorbée. Pour un essai sur condensateur, les tensions de départ et d’arrêt permettent de calculer l’énergie cédée par celui-ci avec la formule ½ × C × (Vdépart2 − Varrêt2). Cela donne un repère commun pour interpréter les durées d’allumage. Échange sur la méthode, message nº 8007.
Ces montages peuvent produire des tensions élevées côté lampe. Un condensateur peut aussi rester chargé après la coupure. Repères de l’INRS sur les risques électriques.
